Fuji Electric Hakko Série TS4000
Interface Homem-Máquina widescreen de alta precisão com display LCD colorido e conectividade industrial avançada
Visão Geral
A série Hakko TS4000 representa o novo padrão em interfaces homem-máquina para automação industrial. Com displays widescreen de alta resolução e tecnologia de fabricação japonesa, a TS4000 oferece precisão na renderização de textos e elementos gráficos, permitindo exibir um grande volume de informações em uma única tela. Equipada com funções de rede completas, incluindo servidor web integrado, a TS4000 conecta-se diretamente ao navegador para monitoramento remoto em tempo real.
Principais Características
- Display LCD widescreen de alta precisão
- Até 16,77 milhões de cores
- Touch screen analógico resistivo de alta durabilidade
- Conectividade com PLCs de múltiplos fabricantes
- Múltiplos tamanhos: 7.0", 10.1", 12.1" e 15.6"
- Certificações internacionais CE, UKCA, UL, cUL, KC
Benefícios
- Grande volume de informações em uma única tela widescreen
- Monitoramento remoto via navegador web sem software adicional
- Integração com VPN e funções QR code e e-mail
- Ambiente operacional robusto de 0 a 50°C
- Proteção IP65 frontal para ambientes industriais
- Memória de tela de 128MB para projetos complexos
Recursos e Funções
Interface de Usuário
- •65.536 cores para demais elementos
- •Gráficos e animações em tempo real
- •Múltiplas camadas de tela configuráveis
- •Alarmes visuais e sonoros
- •Histórico de eventos e tendências
- •Receitas e programas automatizados
- •Relatórios automáticos de produção
Funções de Rede e Servidor
- •Servidor web integrado
- •Gateway de comunicação industrial
- •Compatível com IEEE802.3 (10BASE-T)
- •Compatível com IEEE802.3u (100BASE-TX)
- •Auto-MDI suportado
- •Backup automático de configurações
Conectividade Industrial
- •RS-422/RS-485 (COM1 - D-Sub 9 fêmea)
- •RS-232C / RS-485 (COM2/COM3 - D-Sub 9 macho)
- •3 canais simultâneos via COM2/COM3
- •Ethernet 10BASE-T / 100BASE-TX
- •USB Tipo-A (Ver. 2.0)
- •USB Tipo mini-B (Ver. 2.0)
- •Integração com sistemas SCADA
Especificações Técnicas
| Especificação | TS4150i | TS4120i | TS4100i | TS4070i |
|---|---|---|---|---|
| Tamanho do display | 15.6" wide | 12.1" wide | 10.1" wide | 7.0" wide |
| Resolução | 1366×768 | 1280×800 | 1024×600 | 800×480 |
| Dispositivo de display | TFT colorido, Backlight LED | |||
| Cores (imagens/3D) | 16,77 milhões | 16,20 milhões | 16,77 milhões | |
| Cores (outros elementos) | 65.536 cores | |||
| Vida útil do backlight | Aprox. 50.000 horas | Aprox. 30.000 horas | Aprox. 45.000 horas | |
| Tipo de touch | Filme de resistência analógica | |||
| Memória de tela (FROM) | 128MB | |||
| Memória de backup (SRAM) | 230KB | |||
| Tensão de alimentação | 24VDC ±10% | |||
| COM1 — D-Sub 9 fêmea | RS-422/RS-485, Assíncrono, Taxa: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps | |||
| COM2/COM3 — D-Sub 9 macho | RS-232C / RS-485, Assíncrono, Taxa: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps (3 canais simultâneos) | |||
| Ethernet | RJ-45 × 1 — IEEE802.3 (10BASE-T) / IEEE802.3u (100BASE-TX), Auto-MDI compatível | |||
| USB | Tipo A (Ver. 2.0), Tipo mini-B (Ver. 2.0) | |||
| Bateria | Vida útil de 5 anos (Temperatura ambiente 25°C) | |||
| Temperatura operacional | 0 a 50°C | |||
| Umidade operacional | 85% UR ou menos (sem condensação) | |||
| Grau de proteção (frontal) | IP65 (com gaxeta impermeável) | |||
| Grau de proteção (traseira) | IP40 | IP20 | IP40 | IP65 |
| Dimensões (L × A × P) | 402.8 × 256.8 × 48.0 mm | 303.8 × 223.8 × 48.0 mm | 263.8 × 191.8 × 38.0 mm | 198.8 × 141.8 × 38.0 mm |
| Recorte do painel | 393 × 249 mm | 294 × 216 mm | 254 × 184 mm | 189 × 134 mm |
| Peso aproximado | Aprox. 2,3 kg | Aprox. 1,5 kg | Aprox. 1,1 kg | Aprox. 0,6 kg |
| Certificações | CE (EN61000-6-2, EN61000-6-4), UKCA, UL61010-1/UL61010-2-201, cUL, KC, RoHS compatível | |||

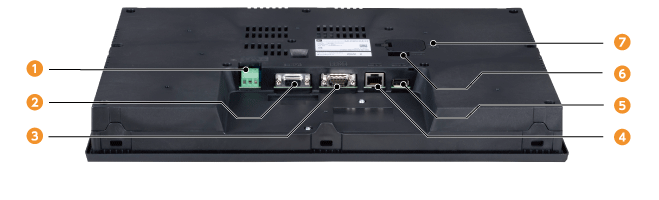

Interface e Dimensões
Software de Desenvolvimento

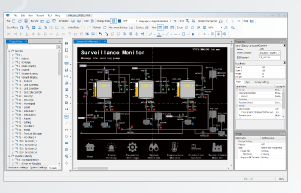

Smart Editor
O Smart Editor é o ambiente de desenvolvimento para a séries TS4000 da Fuji Electric.
Com gerenciamento unificado de projetos e fluxo de trabalho intuitivo, o Smart Editor oferece inicialização rápida e transferência de dados de tela ágil.
- Gerenciamento centralizado de projetos e telas
- Configuração e verificação de dispositivos conectados (PLCs, inversores, câmeras USB)
- Fluxo de trabalho intuitivo com propriedades de fácil acesso
- Inicialização rápida e transferência ágil de dados
- Compatível com Windows 10 e Windows 11 (64-bit)
Modelos Disponíveis
Solicite orçamento para os modelos da série Fuji Electric Hakko TS4000 MONITOUCH.
Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
