Controlador Inovance Série AM500
Controlador EtherCAT modular de nova geração com processamento quad-core, armazenamento expandido e conectividade avançada para aplicações industriais de alta performance
Visão Geral
A série AM500 da Inovance representa a nova geração de controladores PLC padrão médio, projetados em conformidade com os padrões PLCopen e IEC 61131-3. Com processador quad-core e capacidade de armazenamento expandida, oferece três vezes maior performance que a geração anterior, garantindo controle preciso e alta eficiência em linhas de produção modernas.
Principais Características
- Processador quad-core para processamento ultrarrápido
- 10 MB de armazenamento de programa
- 20 MB de armazenamento de dados (512 kB não-volátil)
- Dois slots de expansão integrados
- EtherCAT com até 127 slaves por porta
- Dupla porta Ethernet com switch integrado
- Suporte completo a IEC 61131-3 e PLCopen
- Framework InoQuickPro baseado em ISA88
Benefícios
- Performance 3x superior à geração anterior
- Qualidade aprimorada com padrões internacionais
- Design modular para economia de espaço
- Eficiência aumentada em processos industriais
- Conectividade flexível multi-protocolo
- Programação simplificada com múltiplas linguagens
- Integração nativa com sistemas EtherCAT
- Suporte completo a OPC UA para Indústria 4.0
Recursos e Funções
Processamento Avançado
- •Processador quad-core de alta velocidade
- •Execução ultrarrápida de instruções
- •10 MB de programa + 20 MB dados
- •512 kB de memória não-volátil
- •Processamento paralelo otimizado
- •Controle determinístico em tempo real
Conectividade Industrial
- •EtherCAT master (até 127 slaves)
- •Ethernet/IP master e slave
- •63 slaves Modbus TCP
- •3 canais RS485
- •16 clientes OPC UA
- •Dupla porta Ethernet com switch
- •Protocolo livre configurável
Modularidade e Expansão
- •Dois slots de expansão integrados
- •Sistema modular flexível
- •Módulos E/S especializados
- •Expansão de comunicação
- •Configuração plug-and-play
- •Diagnósticos avançados
- •Manutenção simplificada
Especificações Técnicas
| Especificação | AM521-0808 | AM522-0808 |
|---|---|---|
| Motion Axis | 8 EtherCAT axes + 4 pulse axes | 16 EtherCAT axes + 4 pulse axes |
| Slots de Expansão (GL20) | Expansão com módulos GL20 completos (16) | |
| Slots de Expansão (GE20) | Suporte a 2 slots para cartões GE20 | |
| Ethernet | 2x portas Ethernet (switch integrado) | |
| EtherCAT | Suporte até 127 EtherCAT slaves, sincronização 1ms ciclo 4 eixos | |
| Comunicação Serial | 1×RS485, suporte a 2×RS232/485 cartões expansão, protocolo livre, 31 Modbus RTU/ASCII slaves | |
| Comunicação CAN | 1 (requer cartão expansão), suporte CANlink/CANopen master/slave (até 30 CANopen ou 62 CANlink slaves), freeCAN | |
| Armazenamento Programa | 10M capacidade programa | |
| Armazenamento Dados | 20M capacidade dados (512kB não-volátil) | |
| Tempo Execução Instrução | 0.143μs manipulação bit, 0.416μs processamento palavra | |
| Dimensões (W×H×D: mm) | 53 mm×100 mm×80 mm | |
| Outras Interfaces | USB tipo-C (alimentação host, upload/download programa, debug, upgrade firmware) | |
| CAM e Interpolação | Suporte CAM e movimento interpolação | |
| Eixo Encoder | 4 canais eixo encoder (8 x entradas alta velocidade, até 200 kHz) | |
| E/S Integradas | 8 entradas (sink/source selecionável), 8 saídas (tipo source/sink) | |
| Linguagens Programação | Padrão IEC 61131-3: ST, LD, SFC, CFC | |
| Alimentação | DC 24V±10%, proteção curto-circuito e polaridade reversa | |
Imagens

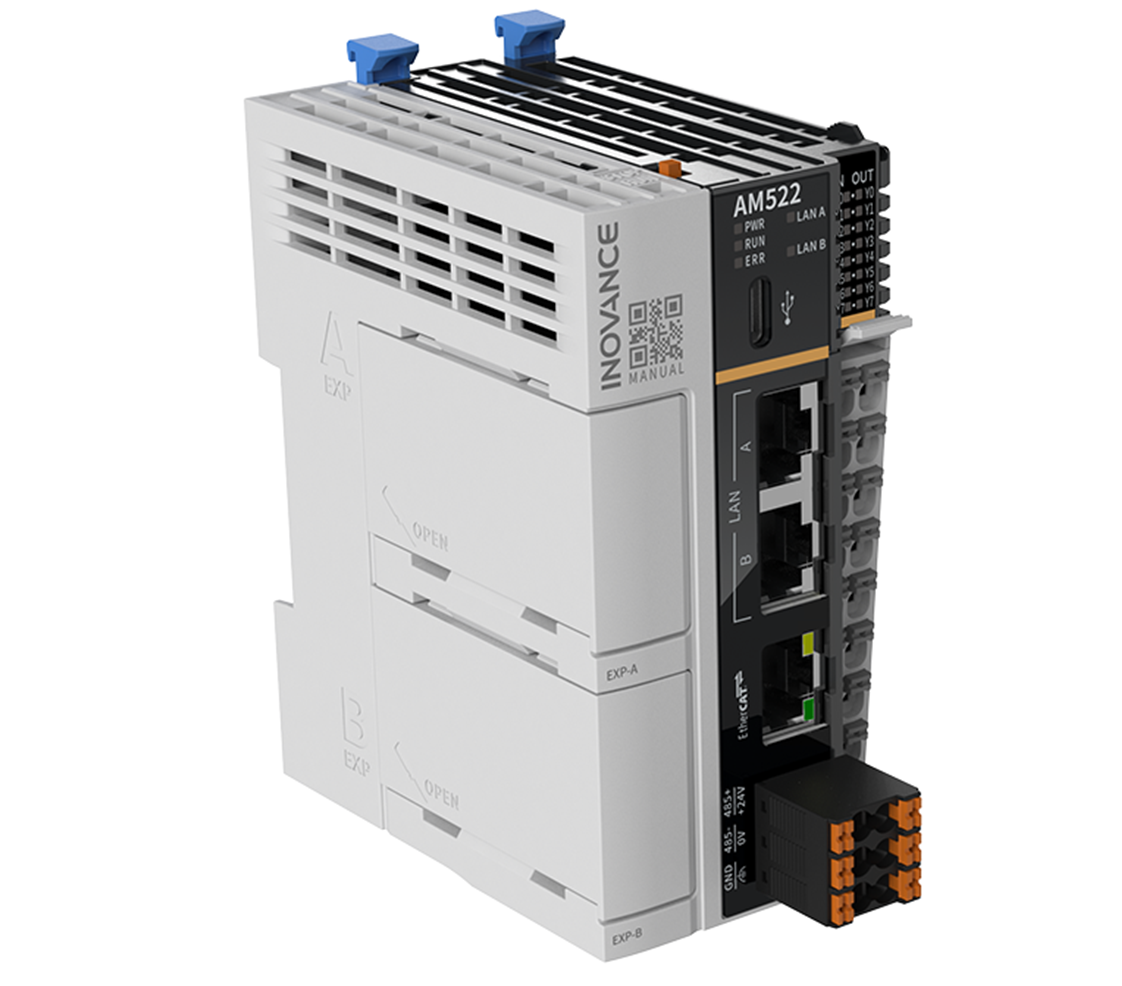

AM522
Controlador EtherCAT modular

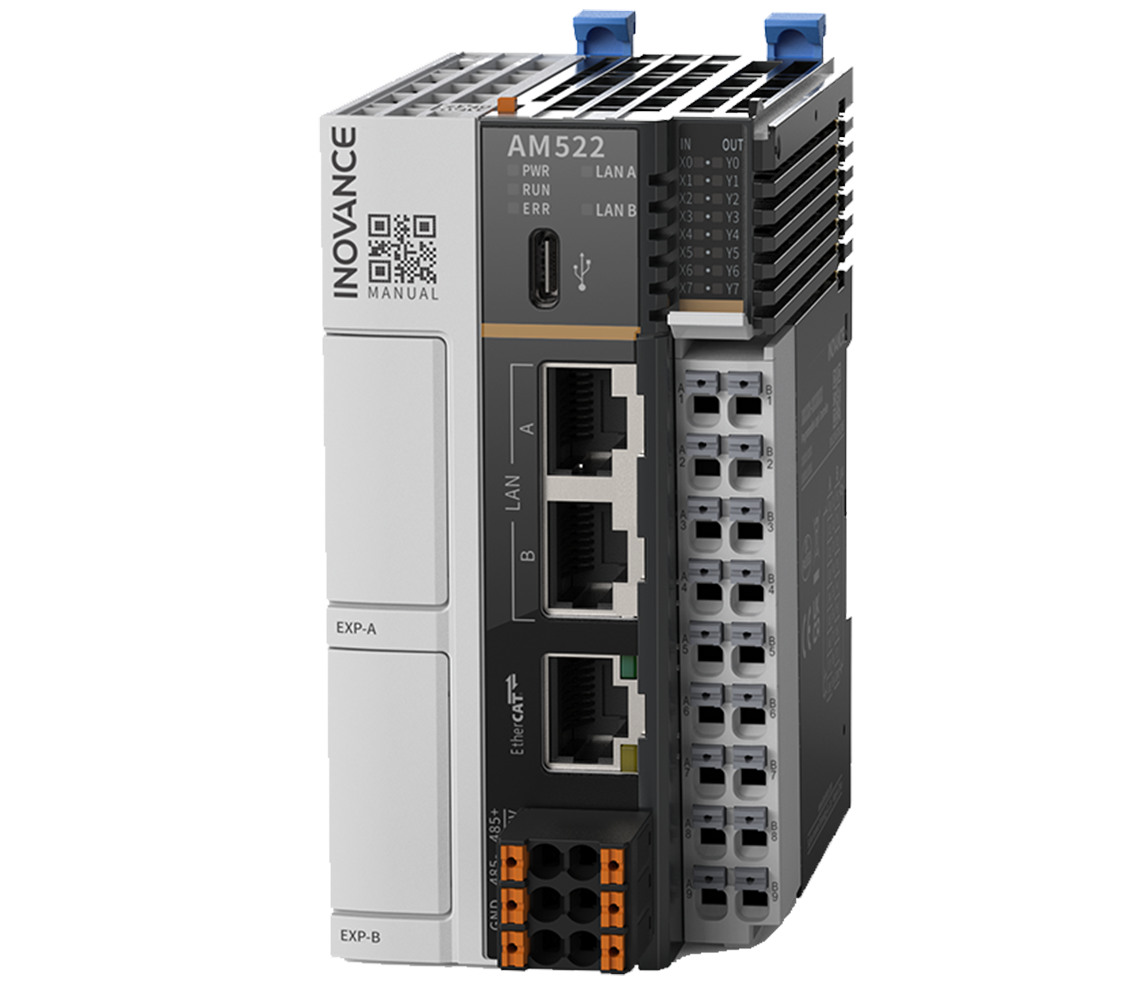

AM522 Vista Frontal
Interface e conectores
AM522 Conexões
Portas de comunicação

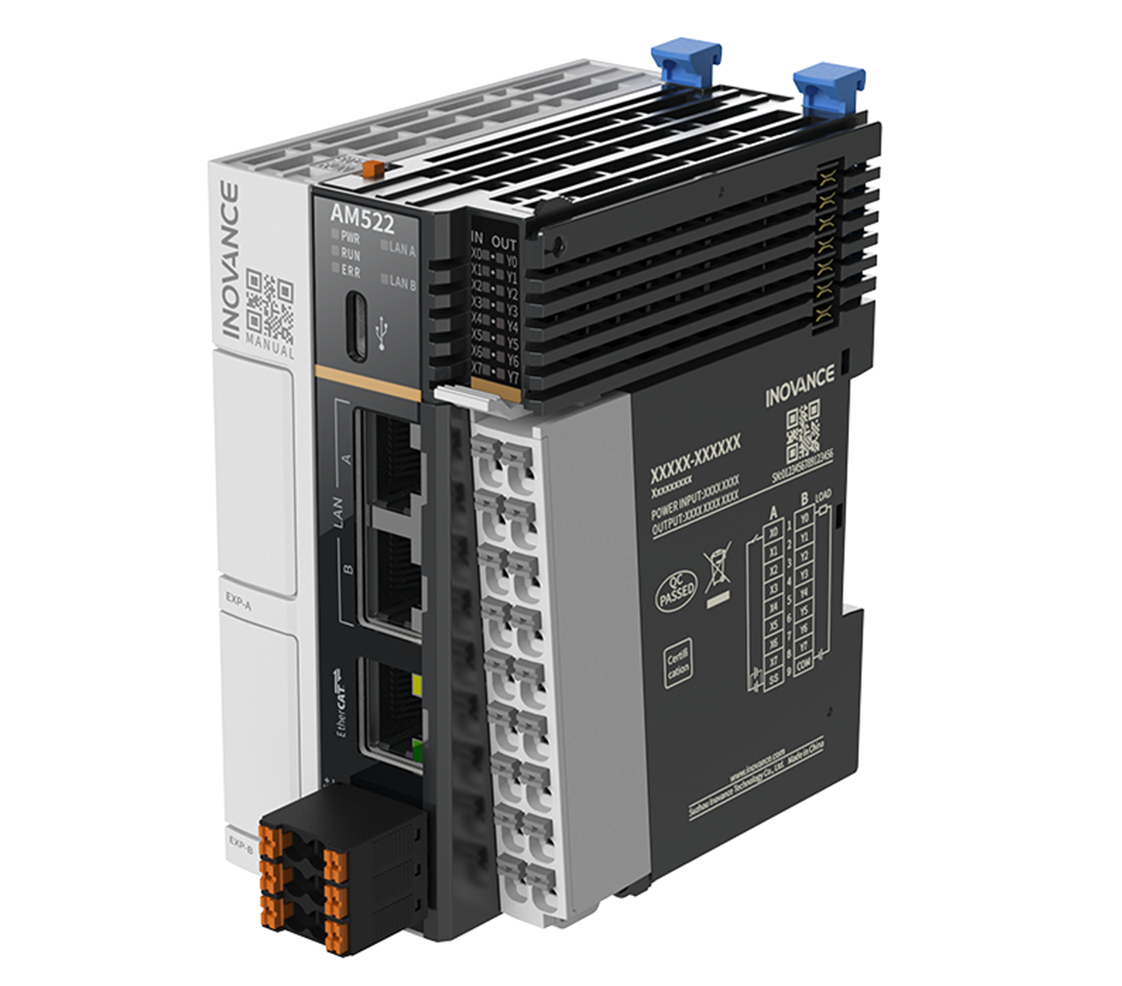

AM522 Sistema
Configuração completa
Software de Desenvolvimento
InoProShop & InoQuickPro Framework
A plataforma de programação InoProShop da Inovance cobre aplicações desde multi-eixos complexas, aplicações discretas autônomas até aplicações de lógica básica, oferecendo ambiente de desenvolvimento integrado com suporte completo aos padrões IEC 61131-3 e PLCopen.
Pode ser utilizada com InoQuickPro, o framework de template de programação padrão da Inovance baseado em ISA88, para permitir desenvolvimento de gerenciamento padronizado e reduzir custos de treinamento.
- Suporte completo a ST, LD, SFC e CFC
- Framework ISA88 integrado
- Configuração EtherCAT automatizada
- 16 clientes OPC UA nativos
- Biblioteca PLCopen incluída
