Inovance SV660

Servo drive de eixo único com alta performance dinâmica e footprint compacto. Disponível nas variantes SV660N (EtherCAT), SV660P (Pulse), SV660A (CANlink), SV660C (CANopen) e SV660F (PROFINET), cobrindo motores de 50 W a 7,5 kW nas tensões de 220 V e 400 V.

VariantesModelos

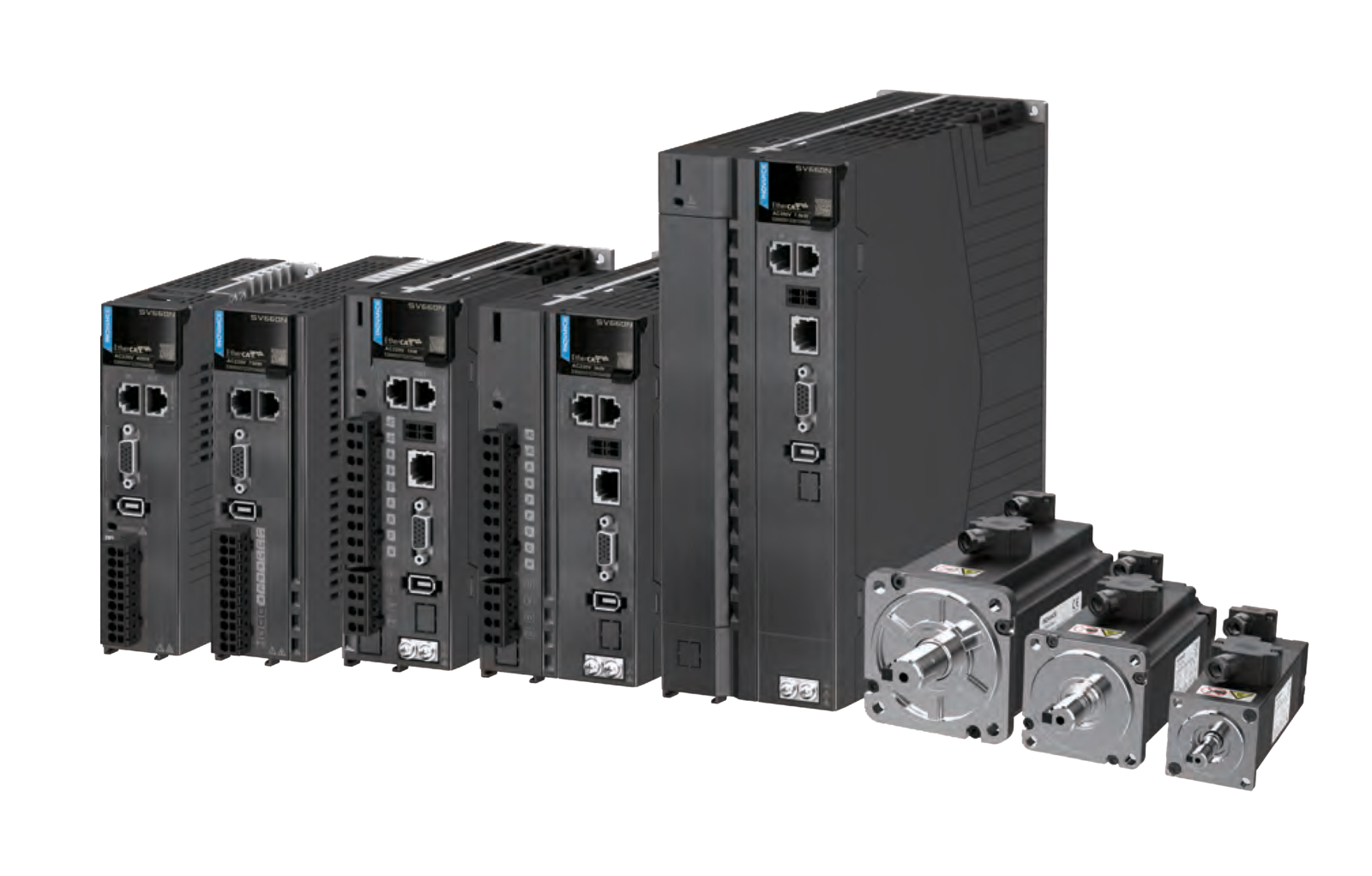

Servo Drive Inovance SV660

Visão Geral

A série SV660 é o servo drive de eixo único da Inovance com loop de corrente ultrarrápido de 4,5 kHz. O modelo N integra EtherCAT com jitter de ±20 ns para controle multi-eixo preciso; o modelo P oferece controle por pulso; os modelos A e C adicionam CANlink e CANopen respectivamente; e o modelo F integra PROFINET RT/IRT.

Principais Características

  • Loop de corrente ultrarrápido de 4,5 kHz — menor erro de seguimento e maior throughput
  • STO SIL 3 (EN 61800-5-2) integrado — parada segura sem contatores adicionais
  • Freio dinâmico integrado (short output winding)
  • Connectores plugáveis de sinal e potência — eliminam erros de fiação
  • Compatível com motores MS1
  • Software de comissionamento gratuito com interface gráfica guiada

Benefícios

  • EtherCAT 125 μs com sincronização de ±20 ns — ideal para multi-eixo coordenado
  • Ajuste automático de ganhos com baixa variação de inércia
  • Clonagem de parâmetros via EtherCAT (SV660N) ou CANlink (SV660A) em uma operação
  • Modelos 220V até 750W (Frame A/B) aceitam alimentação monofásica; a partir de 1kW (Frame C+) aceitam mono ou trifásico
  • Armazenamento abrangente de dados para análise de falhas

Variantes da Série SV660

SV660NEtherCAT
  • •Ciclo 125 μs, jitter ±20 ns para até 300 eixos
  • •Modos posição, velocidade e torque síncrono cíclico
  • •Clonagem de parâmetros via rede EtherCAT
  • •RS232 · EtherCAT

Multi-eixo, robótica e CNC com controlador EtherCAT.

SV660PPulse
  • •Frequência máx. 4 MHz, controle de posição
  • •16 registros de posição ponto-a-ponto
  • •Homing, interrupção de posicionamento integrados
  • •RS232 · RS485 (Modbus RTU)

CLPs baseados em pulso, substituição de servos convencionais.

SV660ACANlink
  • •Protocolo CANlink proprietário Inovance
  • •Integração nativa com CLPs AM/AC/H5U
  • •Clonagem de parâmetros via rede CANlink
  • •RS232 · RS485 · CANlink

Ecossistema Inovance com comunicação CANlink entre PLC e drives.

SV660CCANopen
  • •Protocolo CANopen padrão aberto (CiA 402)
  • •Modos posição, velocidade e torque
  • •Interoperabilidade com controladores de terceiros
  • •RS232 · RS485 · CANopen

Sistemas com CLPs de terceiros via protocolo CANopen padrão.

SV660FPROFINET
  • •PROFINET RT (ciclo ≥ 1 ms) e IRT (ciclo ≥ 500 µs)
  • •Perfil PROFIdrive: AC1, AC3 e AC4 com DSC
  • •Clonagem de parâmetros via rede PROFINET
  • •RS232 · PROFINET RT/IRT

Projetos Siemens e sistemas PROFINET sem gateway adicional.

Especificações Comuns

Loop de corrente1,6 μs
Loop de velocidade62,5 μs
Loop de posição62,5 μs
Frequência portadora12 kHz
Interface de encoderSerial Inovance 23 bits (compatível com motores MS1)
Segurança funcionalSTO SIL 3 (EN/IEC 61800-5-2) — variantes SV660N e SV660F versão -FS
ComissionamentoSoftware gratuito via PC + cabo S6-L-T00-3.0 (opcional)
Filtros notchAté 4 simultâneos para supressão de ressonância mecânica
AmbientePCBs resistentes a 3S2 / 3C2 (IEC 60721-3-3)
CertificaçõesCE, UL, RoHS

Modelos

SV660N — EtherCAT

Ciclo 125 μs · jitter ±20 ns · STO SIL 3 integrado

1/3PH 220V — 200 V a 240 V

ModeloCorrente Nom.Corrente PicoFaixa de PotênciaFrameDim. L×A×P (mm)Peso
SV660NS1R6I-FS-INT1,6 A5,8 Aaté 200 WA40 × 170 × 1500,8 kg
SV660NS2R8I-FS-INT2,8 A10,1 Aaté 400 WA40 × 170 × 1500,8 kg
SV660NS5R5I-FS-INT5,5 A16,9 Aaté 750 WB50 × 170 × 1731,0 kg
SV660NS7R6I-FS-INT7,6 A23,0 Aaté 1 kWC55 × 170 × 1731,3 kg
SV660NS012I-FS-INT11,6 A32,0 Aaté 1,5 kWD80 × 170 × 1831,8 kg

3PH 400V — 380 V a 440 V

ModeloCorrente Nom.Corrente PicoFaixa de PotênciaFrameDim. L×A×P (mm)Peso
SV660NT3R5I-FS-INT3,5 A11,0 Aaté 1 kWC55 × 170 × 1731,3 kg
SV660NT5R4I-FS-INT5,4 A14,0 Aaté 1,5 kWC55 × 170 × 1731,3 kg
SV660NT8R4I-FS-INT8,4 A20,0 Aaté 2,5 kWD80 × 170 × 1831,8 kg
SV660NT012I-FS-INT11,9 A29,8 Aaté 3 kWD80 × 170 × 1831,8 kg
SV660NT017I-FS-INT16,5 A41,3 Aaté 4,4 kWE90 × 250 × 2303,6 kg
SV660NT021I-FS-INT20,8 A52,1 Aaté 5,5 kWE90 × 250 × 2303,6 kg
SV660NT026I-FS-INT25,7 A64,3 Aaté 7,5 kWE90 × 250 × 2303,6 kg
Outras Variantesver modelos P / A / C / F

Correntes, frames e dimensões idênticos ao SV660N — diferem apenas na interface de comunicação.

1/3PH 220V — 200 V a 240 V

SV660P (Pulse)SV660A (CANlink)SV660C (CANopen)SV660F (PROFINET)Faixa de Potência
SV660PS1R6I-INTSV660AS1R6I-INTSV660CS1R6I-INTSV660FS1R6I-FS-INTaté 200 W
SV660PS2R8I-INTSV660AS2R8I-INTSV660CS2R8I-INTSV660FS2R8I-FS-INTaté 400 W
SV660PS5R5I-INTSV660AS5R5I-INTSV660CS5R5I-INTSV660FS5R5I-FS-INTaté 750 W
SV660PS7R6I-INTSV660AS7R6I-INTSV660CS7R6I-INTSV660FS7R6I-FS-INTaté 1 kW
SV660PS012I-INTSV660AS012I-INTSV660CS012I-INTSV660FS012I-FS-INTaté 1,5 kW

3PH 400V — 380 V a 440 V

SV660P (Pulse)SV660A (CANlink)SV660C (CANopen)SV660F (PROFINET)Faixa de Potência
SV660PT3R5I-INTSV660AT3R5I-INTSV660CT3R5I-INTSV660FT3R5I-FS-INTaté 1 kW
SV660PT5R4I-INTSV660AT5R4I-INTSV660CT5R4I-INTSV660FT5R4I-FS-INTaté 1,5 kW
SV660PT8R4I-INTSV660AT8R4I-INTSV660CT8R4I-INTSV660FT8R4I-FS-INTaté 2,5 kW
SV660PT012I-INTSV660AT012I-INTSV660CT012I-INTSV660FT012I-FS-INTaté 3 kW
SV660PT017I-INTSV660AT017I-INTSV660CT017I-INTSV660FT017I-FS-INTaté 4,4 kW
SV660PT021I-INTSV660AT021I-INTSV660CT021I-INTSV660FT021I-FS-INTaté 5,5 kW
SV660PT026I-INTSV660AT026I-INTSV660CT026I-INTSV660FT026I-FS-INTaté 7,5 kW

Modelos Disponíveis

Consulte disponibilidade e prazo de entrega.

ModeloCategoriaDescriçãoEspecificaçõesSolicitar Orçamento
SV660NT3R5I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 3.5A3,5 A nom. / 11,0 A pico / 1 kW — Frame C (55×170×173 mm)
SV660NT5R4I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 5.4A5,4 A nom. / 14,0 A pico / 1,5 kW — Frame C (55×170×173 mm)
SV660NT8R4I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 8.4A8,4 A nom. / 20,0 A pico / 2,5 kW — Frame D (80×170×183 mm)
SV660NT012I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 11.9A11,9 A nom. / 29,8 A pico / 3 kW — Frame D (80×170×183 mm)
SV660NT017I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 16.5A16,5 A nom. / 41,3 A pico / 5 kW — Frame E (90×250×230 mm)
SV660NT021I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 20.8A20,8 A nom. / 52,1 A pico / 5,5 kW — Frame E (90×250×230 mm)
SV660NT026I-FS-INT
SV660N — 3PH 400VServo Drive SV660N EtherCAT — 400V, 25.7A25,7 A nom. / 64,3 A pico / 7,5 kW — Frame E (90×250×230 mm)
SV660PT3R5I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 3.5A3,5 A nom. / 11,0 A pico / 1 kW — Frame C (55×170×173 mm)
SV660PT5R4I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 5.4A5,4 A nom. / 14,0 A pico / 1,5 kW — Frame C (55×170×173 mm)
SV660PT8R4I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 8.4A8,4 A nom. / 20,0 A pico / 2,5 kW — Frame D (80×170×183 mm)
SV660PT012I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 11.9A11,9 A nom. / 29,8 A pico / 3 kW — Frame D (80×170×183 mm)
SV660PT017I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 16.5A16,5 A nom. / 41,3 A pico / 5 kW — Frame E (90×250×230 mm)
SV660PT021I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 20.8A20,8 A nom. / 52,1 A pico / 5,5 kW — Frame E (90×250×230 mm)
SV660PT026I-INT
SV660P — 3PH 400VServo Drive SV660P Pulse — 400V, 25.7A25,7 A nom. / 64,3 A pico / 7,5 kW — Frame E (90×250×230 mm)

Não encontrou o modelo que procura? Entre em contato conosco para mais informações.
